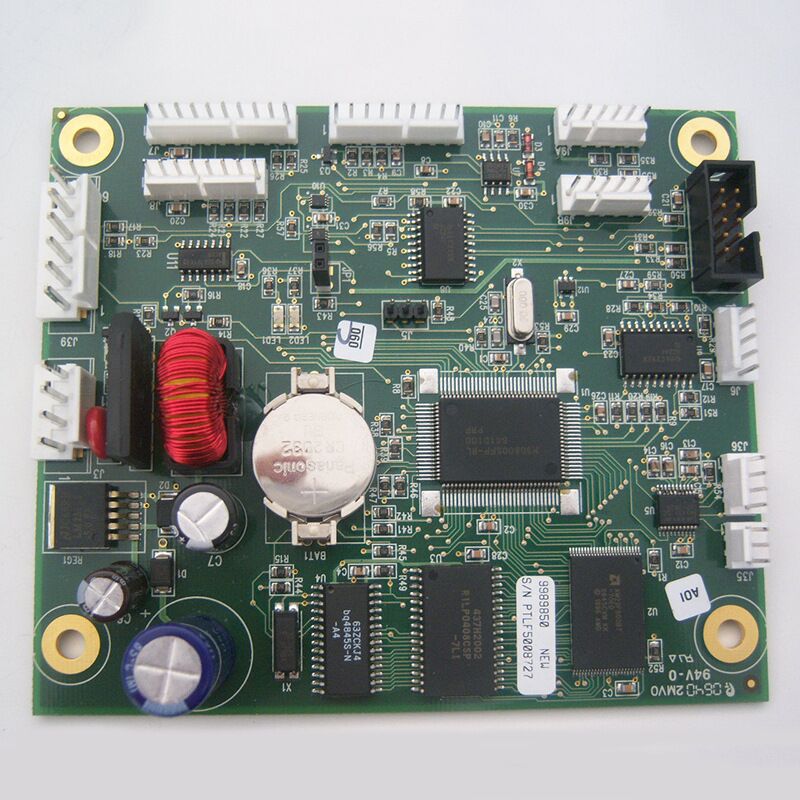

進行印刷電路板(PCB)設計是指經過pcb設計原理圖紙，停止線路規劃，以盡可能低的本錢消費電路板。過去，這通常需求借助于價錢昂貴的專用工具才干完成，但是如今，隨著高性能軟件工具以及設計模型的日益提高，大大加快了電路板pcb設計人員的設計速度。
雖然工程設計人員曉得，一個圓滿的pcb設計計劃是防止問題呈現的最佳方式，不過這仍是一種既糜費時間又糜費金錢，同時治本不治標的辦法。比方，假如在電磁兼容性(EMC)測試階段發現問題，將會形成大量的本錢投入，以至需求對最初的設計計劃停止調整和重新制造，這將消耗數月的時間。
規劃是pcb設計人員首先要面對的一個問題。這一問題取決于圖紙中的局部內容，一些設備基于邏輯思索需求被設置在一同。但是應該留意，對溫度比擬敏感的元件，比方傳感器，應當與包括電源轉換器在內的產生熱量的元件分開設置。關于具有多種電源設置的pcb設計，12伏和15伏電源轉換器，能夠分別設置在電路板的不同位置，由于它們產生的熱量和電子噪聲會對其它元件以及電路板的牢靠性和性能形成影響。
上述元件也會對電路設計的電磁性能形成影響，這不只僅關于電路板的性能和能耗非常重要，關于電路板經濟性也會帶來很大的影響，因而一切在歐洲銷售的電路板設備都必需取得CE標志，以證明不會對其它系統形成干擾。不過，這通常只是從電源供給方面來說的，還有許多設備會發出噪聲，例如DC-DC轉換器、以及高速數據轉換器等。由于電路板pcb設計存在缺陷， 這些噪聲可以被信道捕獲，并作為小型天線停止輻射，從而產生雜頻噪聲及頻率異常區域。
遠場電磁干擾(EMI)問題能夠經過在噪聲點加裝濾波器或者運用金屬外殼來屏蔽信號的方式加以處理。但是對電路板上可以釋放電磁干擾(EMI)的設備予以充沛的注重，卻使得電路板能夠選用更低價的外殼，從而有效降低整個系統的本錢。
在電路板的pcb設計過程中，電磁干擾(EMI)的確是一個不得不注重的要素。電磁串擾可以與信道產生耦合，從而將信號打亂為噪聲，影響電路板的整體性能。假如耦合噪聲過高，則信號有可能會被完整掩蓋，因而必需加裝愈加昂貴的信號放大器，才干夠恢復正常。不過，假如在電路板的設計之初，就可以充沛思索到信號線路規劃的話，上述問題就能夠防止。由于電路板的設計會依據不同設備、不同運用地點、不同散熱需求、以及不同的電磁干擾(EMI)狀況，而有所不同，這時設計模板便派上了大用場。
電容同樣也是電路板設計中一個不容無視的重要問題，由于電容會影響信號的傳播速度、增加電量的耗費。信道會與旁邊的線路產生耦合或者垂直穿越兩個電路層，從而在無意中構成一個電容器。經過減少平行線路的長度、在其中一條線路上加裝扭結從而切斷耦合等方式，上述問題能夠相對容易地加以處理。不過，這也需求工程設計人員充沛思索消費設計準繩，確保設計計劃便于制造，同時防止由于線路彎折角渡過大形成的任何噪聲輻射。線路之間的間隔也有可能會過近，這將會在線路之間產生短的回路，特別是在線路彎折處，隨著時間的推移，會呈現金屬“晶須”。設計規則檢測通常能夠標示出回路風險比正常狀況更高的區域。
這一問題在接地層的設計中顯得尤為突出。一個金屬電路層，有可能會與其上方和下方的一切線路構成耦合。雖然該金屬層的確可以有效阻隔噪聲，不過該金屬層同時也會產生伴生電容，影響線路的運轉速度，并增加電量的耗費。
就多層電路板的pcb設計而言，不同電路板層之間的通孔pcb設計，恐怕是最具爭議性的一個問題，由于通孔設計會給電路板的消費制造，帶來許多問題。電路板層之間的通孔，會影響信號的性能，降低電路板設計的牢靠性，因而應當予以充沛的注重。

處理計劃：
在印刷電路板pcb設計過程中，能夠采取許多不同的辦法，來處理各種問題。其中既有設計計劃自身的調整，比方調整線路規劃，減少噪聲;也有印刷電路板規劃方面的辦法。設計元件能夠經過規劃工具停止自動裝置，不過假如可以對自動規劃停止手動調理，將有助于進步電路板設計的質量。經過這一措施，設計規則檢測將借助于技術文件，確保電路板的設計可以滿足電路板消費廠商的請求。
將不同的電路板層停止分隔，能夠減少伴生電容，不過，這將增加電路板的層數，從而增加本錢，帶來更多通孔方面的問題。雖然采用正交電網供電系統和接地線路設計可能會增加電路板的物理尺寸，但卻能夠有效發揮雙層電路板中接地層的功效，降低電容量和電路板消費制造的復雜性。
包括DesignSpark PCB在內的設計工具，在設計之初，就能夠協助工程設計人員處理許多問題， 不過工程設計人員還是需求對印刷電路板(PCB)的設計需求有充沛的理解。舉例來說，假如印刷電路板(PCB)的編輯人員，在開端設計之初便需求對電路板的層數有所理解，例如，一個雙層的電路板，則需求有一個接地層和一個電源層，兩個互相獨立的板層構成。 元件自動規劃技術的用途很大，能夠協助設計人員破費更多的時間，來對設備的規劃區域停止設計，例如，供電設備假如與敏感的信號線路或者是溫度較高的區域間隔過近的話，就會產生很多問題。與此相同的是，信號線路也能夠停止自動布線，同時防止大局部問題的呈現，不過，對高風險區域停止剖析和手動操作，將有助于大幅度進步印刷電路板(PCB)設計的質量、進步收益、降低總體本錢。
設計規則檢測同樣也是一個十分有力的工具，可以對線路停止檢測，確保線路之間的間隔不至于過近，從而形成回路過短。不過，整體pcb設計依然具有很高的經濟價值。設計規劃檢測工具同時也能夠用來檢測和調整電源層與接地層，防止產生大的伴生電容區域。
上述工具關于Gerber和Excellon也將帶來很大協助，有助他們為了消費出最終的設計廢品，而停止線路和電路板印制，以及通孔鉆孔等方面的工作。這樣一來，pcb設計技術文件就與電路板制造商嚴密相連。
結論：
在印刷電路板(PCB)的設計過程中需求思索諸多問題，而包括DesignSpark PCB 在內的工具，可以有效地處置其中的大局部問題。經過采用某些最佳理論指導準繩，工程設計人員可以有效地減少本錢、進步電路板的牢靠性，同時滿足系統規格的請求，以較低的本錢彎沉系統認證，從而防止呈現更多問題。
